実験室オーナーのつぶやき
電子工作に興味はあるけど、電子回路についての知識がなくて・・・
そんな方でも、やる気があれば大丈夫です。
難しい理論などは後まわしにして、まずは作ってみましょう。
誰だって、初めから上手くはいきません。
失敗を繰り返しながら、出来上がる時を迎えます。
出来上がった時の喜びは、失敗した時の悔しさから生まれます。
上手くいった時をイメージしながら、わくわくドキドキ感を楽しみましょう。
産業用なら別ですが、個人的な趣味であれば、とりあえず動作すればOK。
たまに誤動作したり、不安定な動きをすることもあるでしょう。
そんな時は、その原因さがしを楽しみましょう。
そして、その原因がわかり解決した時は、またひとつ新しい知識が身についていることでしょう。
アクティブ電子工作実験室では、電子工作初心者向けの実験セットや情報を提供していきます。
実験室のオープン時間は、平日の18時から20時なので、お仕事帰りに気軽に立ち寄ることができます。
電子工作に少しでも興味のある方は是非お立ち寄りください。

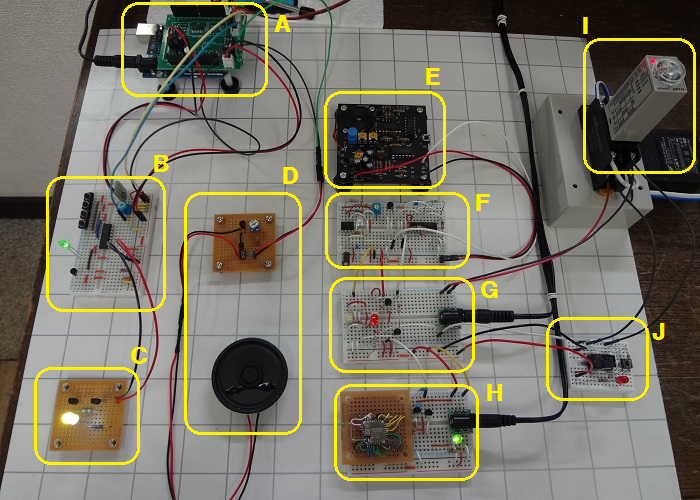

実験室
☆いろいろな実験を、少しずつ紹介していきます。
☆実物はアクティブ電子工作実験室で体験できます。
☆実験材料は、アクティブの通常在庫品として販売しています。（ただし、乾電池は販売していません。）
☆実験材料をお買い上げのお客様へは、実験回路図も無料で差し上げます。
実験-No.1
「ジュールシーフ」の実験
乾電池1本（1.5V）でLEDを光らせてみよう。（自分でコイルを作るタイプ）
一般的なLEDは乾電池1本では光りませんが、わずかな部品で光らせることができるんです！
役目を終えた乾電池、まだまだ余力が残っているかも。。。この回路で最後まで使い切ってみましょう！
使用材料
1 電線　0.5mm　赤・白 各50cm
2 トロイダルコア 1
3 トランジスタ　2SC1815 1
4 抵抗　1.0ｋΩ 1
5 コンデンサ　0.1μ 1
6 LED　白　5mm 1
7 ミニブレッドボード 1
8 電池ケース 1
※乾電池1本で動作します

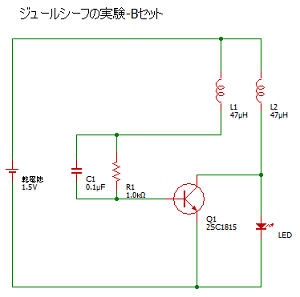

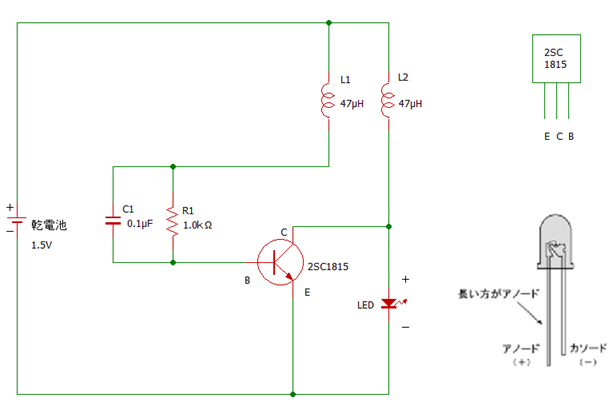

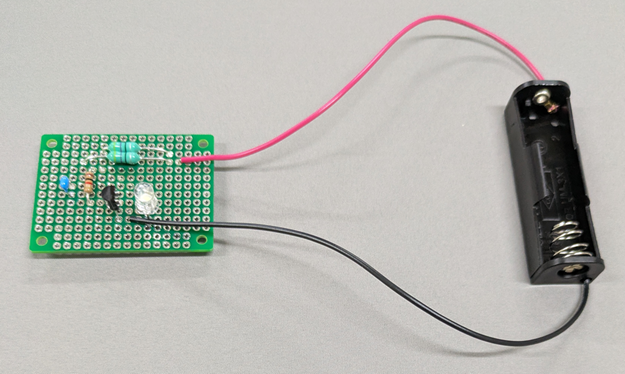

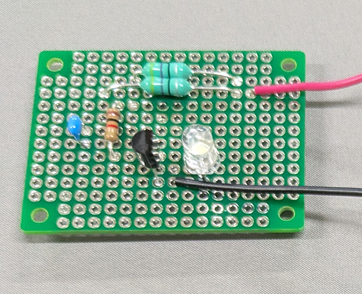

実験-No.2
「ジュールシーフ」の実験
乾電池1本（1.5V）でLEDを光らせてみよう。（マイクロインダクタを使うタイプ）
一般的なLEDは乾電池1本では光りませんが、わずかな部品で光らせることができるんです！
役目を終えた乾電池、まだまだ余力が残っているかも。。。この回路で最後まで使い切ってみましょう！
使用材料
1 マイクロインダクタ 2
2 トランジスタ　2SC1815 1
3 抵抗　1.0ｋΩ 1
4 コンデンサ　0.1μ 1
5 LED　白　5mm 1
6 ミニブレッドボード 1
7 電池ケース 1
※乾電池1本で動作します
実験-No.3
タイマーIC「555」を使った無安定動作の実験
タイマーIC555を使ってLEDを点滅させてみよう。
実験回路では、約0.5秒間隔で点滅します。
使用材料
1 タイマーIC　555 1
2 LED　赤　5ｍｍ 1
3 抵抗　10ｋΩ 1
4 抵抗　360ｋΩ 1
5 抵抗　330Ω 1
6 コンデンサ　0.01μ 1
7 コンデンサ　1μ 1
8 ミニブレッドボード 1
※DC5Vの電源で動作します
実験-No.4
ロジックIC（インバータ）を使ったトグル動作の実験
ロジックIC（74HC14）を使ってトグル動作回路を作ってみよう。
押しボタンスイッチを押すたびにLEDが点灯したり消灯したりします。
使用材料
1 ロジックIC　74HC14 1
2 抵抗　10ｋΩ 2
3 抵抗　100kΩ 1
4 抵抗　360Ω 1
5 LED　赤　5mm 1
6 コンデンサ　0.1μF 1
7 ミニブレッドボード 1
8 押しボタンスイッチ 1
9 ジャンパー線 少々
※DC5Vの電源で動作します
実験-No.5
フォトカプラを使った自己保持回路の実験
自己保持回路を応用してセット・リセット回路を作ってみよう。
赤のボタンを押すとLEDが点灯し、黒のボタンを押すとLEDが消灯します。
使用材料
1 フォトカプラ 2
2 トランジスタ　2SC1815 1
3 抵抗　10ｋΩ 1
4 抵抗　510Ω 2
5 抵抗　360Ω 1
6 LED　赤　5mm 1
7 ミニブレッドボード 1
8 押しボタンスイッチ　赤 1
9 押しボタンスイッチ　黒 1
10 ジャンパー線 少々
※DC5Vの電源で動作します
実験-No.6
タイマーIC「555」を使った単安定動作の実験
タイマーIC555を使ってタイマーを作ってみよう。
実験回路では約10秒のタイマーとして動作します。
抵抗やコンデンサの組み合わせを変えると、約3分のタイマーも可能です。
使用材料
1 タイマーIC　555 1
2 トランジスタ　2SC1815 1
3 抵抗　10ｋΩ 2
4 抵抗　910kΩ 1
5 抵抗　360Ω 1
6 コンデンサ　10μF 1
7 コンデンサ　0.1μF 1
8 コンデンサ　0.01μF 1
9 LED　赤　5mm 1
10 ミニブレッドボード 1
11 ジャンパー線 少々
※DC5Vの電源で動作します
実験-No.7
メロディICの実験
三端子メロディICを使ってオルゴールを作ってみよう。
乾電池と圧電スピーカーを接続するだけでオルゴールが出来上がります。
在庫品の曲目は「エリーゼのために」、「ホームスイートホーム」、「ラブミーテンダー」です。
使用材料
1 メロディIC　UM66Tシリーズ 1
2 圧電スピーカー 1
3 ミニブレッドボード 1
4 ジャンパー線 少々
5 電池ケース　単3×2 1
※乾電池2本で動作します
実験-No.8
光センサーの実験
光センサー（CdS）を使って明るさセンサーを作ってみよう。
暗くなると、光センサーの働きによりLEDが点灯します。
使用材料
1 光センサー　CdS 1
2 トランジスタ　2SC1815 1
3 LED　白　5mm 1
4 抵抗　46kΩ 1
5 抵抗　360Ω 1
6 ミニブレッドボード 1
74 ジャンパー線 少々
※DC5Vの電源で動作します
実験-No.9
光センサーの実験
光センサー（フォトトランジスタ）を使って明るさセンサーを作ってみよう。
暗くなると、光センサーの働きによりLEDが点灯します。
使用材料
1 光センサー　フォトトランジスタ　NJL7502L 1
2 トランジスタ　2SC1815 1
3 LED　白　5mm 1
4 抵抗　100kΩ 2
5 抵抗　360Ω 1
6 ミニブレッドボード 1
74 ジャンパー線 少々
※DC5Vの電源で動作します
実験-No.10
傾斜スイッチの実験
傾斜スイッチを使って、傾きセンサーを作ってみよう。
傾きを検知したらLEDが点灯します。
使用材料
1 傾斜スイッチ　DS-BA1P 1
2 トランジスタ　2SC1815 1
3 LED　赤　3mm 1
4 抵抗　100kΩ 1
4 抵抗　200Ω 1
5 抵抗　360Ω 1
6 ミニブレッドボード 1
74 ジャンパー線 少々
※DC5Vの電源で動作します
